WAYGATE

Alfa Test este partenerul regional al Waygate Technologies în România, Bulgaria, Serbia, Croația, Slovenia, Macedonia de Nord și Bosnia pentru echipamentele de inspecție cu raze X 2D și CT.

Waygate Technologies este un producător de top de sisteme de inspecție cu raze X 2D de înaltă rezoluție și de tomografie computerizată 3D pentru teste nedistructive și metrologie 3D.

Înființată în 1999 în Wunstorf/Germania sub numele de phoenix|X-ray, achiziționată în 2007 de GE Sensing & Inspection Technologies și devenind în cele din urma 2020, Waygate Technologies, cu peste 3500 de echipamente în întreaga lume.

Micromex NEO 160

Sistemul de inspecție cu raze X phoenix Microme|x NEO 160 este proiectat pentru nevoile speciale de inspecție de înaltă rezoluție a ansamblurilor electronice, componentelor și PCBA. Sistemul este echipat cu un tub cu raze X microfocus de 160 kV/ 20 W cu durată de viață nelimitată. Datorită energiei și puterii ridicate a tubului cu raze X, phoenix Microme|x NEO 160 îndeplinește cerințele pentru aplicații electronice, inclusiv ale electronicii de putere. Sistemul vine standard cu soluția software unică phoenix x|act base. Acest software oferă ușurință în utilizare și permite inspecția manuală, precum și cea automată.

Principalele caracteristici și beneficii

  • Durata de viață nelimitată Tub cu raze X de 160 kV / 20 W pentru a penetra chiar și componentele cu absorbție ridicată
  • Capacitate îmbunătățită de inspecție în direct datorită opțiunii de detector plat cu contrast ridicat
  • Tomografie computerizată (CT) ușoară și rapidă datorită pachetului software complet
  • Suprapunere de date CAD live
  • Harta de navigație optica sau cu raze X pentru vizualizare generală a mostrei analizate pentru o orientare usoară pe partea superioară, inferioară și chiar în interiorul mostrelor
  • Funcție anti-coliziune pentru protejarea probelor
Details
Micromex NEO 180

Phoenix microme|x NEO 180 combină tehnologia cu raze X 2D de înaltă rezoluție și tomografia computerizată într-un singur sistem. Caracteristicile inovatoare și unice și precizia extrem de ridicată a poziționării fac din sistem o soluție eficientă și fiabilă pentru un spectru larg de sarcini de inspecție 2D și 3D: cercetare și dezvoltare, analiza defectelor, controlul proceselor și al calității, precum și inspecția offline automată.

Principalele caracteristici și beneficii

  • Detector digital DXR stabilizat la temperatură cu răcire activă pentru imagistică live de înaltă dinamică
  • Tub submicron de mare putere 180 kV / 20 W cu detectabilitate a detaliilor de până la 0,5 μm
  • Pachet x|act pentru programarea μAXI bazată pe CAD și inspecție automată
  • Diamond|window pentru o achiziție de date de până la 2 ori mai rapidă la același nivel ridicat de calitate a imaginii ca un nou standard
  • Opțional, tomografie computerizată 3D în 10 secunde
Details
Nanomex NEO 180

Nanome|x NEO 180 este un sistem de inspecție cu raze X cu nanofocalizare de rezoluție ultra înaltă, conceput pentru inspectarea ansamblurilor și interconexiunilor de înaltă calitate în industria semiconductorilor și SMT. Sistemul oferă performanțe excelente și versatilitate și poate fi utilizat pentru inspecții cu raze X 2D, precum și pentru tomografie computerizată 3D completă (nano CT).

Principalele caracteristici și beneficii

  • Detector digital DXR stabilizat la temperatură cu răcire activă pentru imagistică live de înaltă dinamică
  • Tub nanofocus de mare putere 180 kV / 20 W cu detectabilitate a detaliilor de până la 0,2 μm
  • Pachet x|act pentru programarea μAXI bazată pe CAD și inspecție automată
  • Diamond|window pentru o achiziție de date de până la 2 ori mai rapidă la același nivel ridicat de calitate a imaginii
  • Opțional, tomografie computerizată 3D în 10 secunde
Details
Vtomex S

Phoenix V|tome|x S240 este unul dintre puținele sisteme CT din lume care combină tehnologia foarte eficientă a detectorului Dynamic 41 și ținta High-flux – permițând o calitate ridicată a imaginii, deoarece scanează mult mai rapid sau cu o precizie îmbunătățită, revoluționând cu adevărat inspecția.

Fie că trebuie să creșteți viteza, detaliile de detecție sau ambele, Phoenix V|tome|x S240 poate fi configurat pentru orice sarcină microCT 3D industrială sau științifică. Pentru a permite o flexibilitate ridicată, V|tome|x S240 poate fi echipat opțional atât cu un tub de raze X nanofocus de mare putere de 180 kV/15 W, cât și cu un tub de raze X microfocus de 240 kV/320 W. Datorită acestei combinații unice, sistemul este un instrument ideal pentru o gamă largă de aplicații, de la scanări de înaltă rezoluție extremă ale materialelor cu absorbție redusă până la analiza 3D a obiectelor cu absorbție ridicată, cu un diametru de până la 400 mm.

Sistemul acoperă o gamă largă de posibilități de aplicare:

  • Analiza defectelor interne
  • Analiza cantitativă 3D a porozității
  • Inspecție flexibilă cu raze X 2D
  • Analiza structurii materialelor
  • Controlul asamblării
  • Compararea datelor CAD nom/act
Details

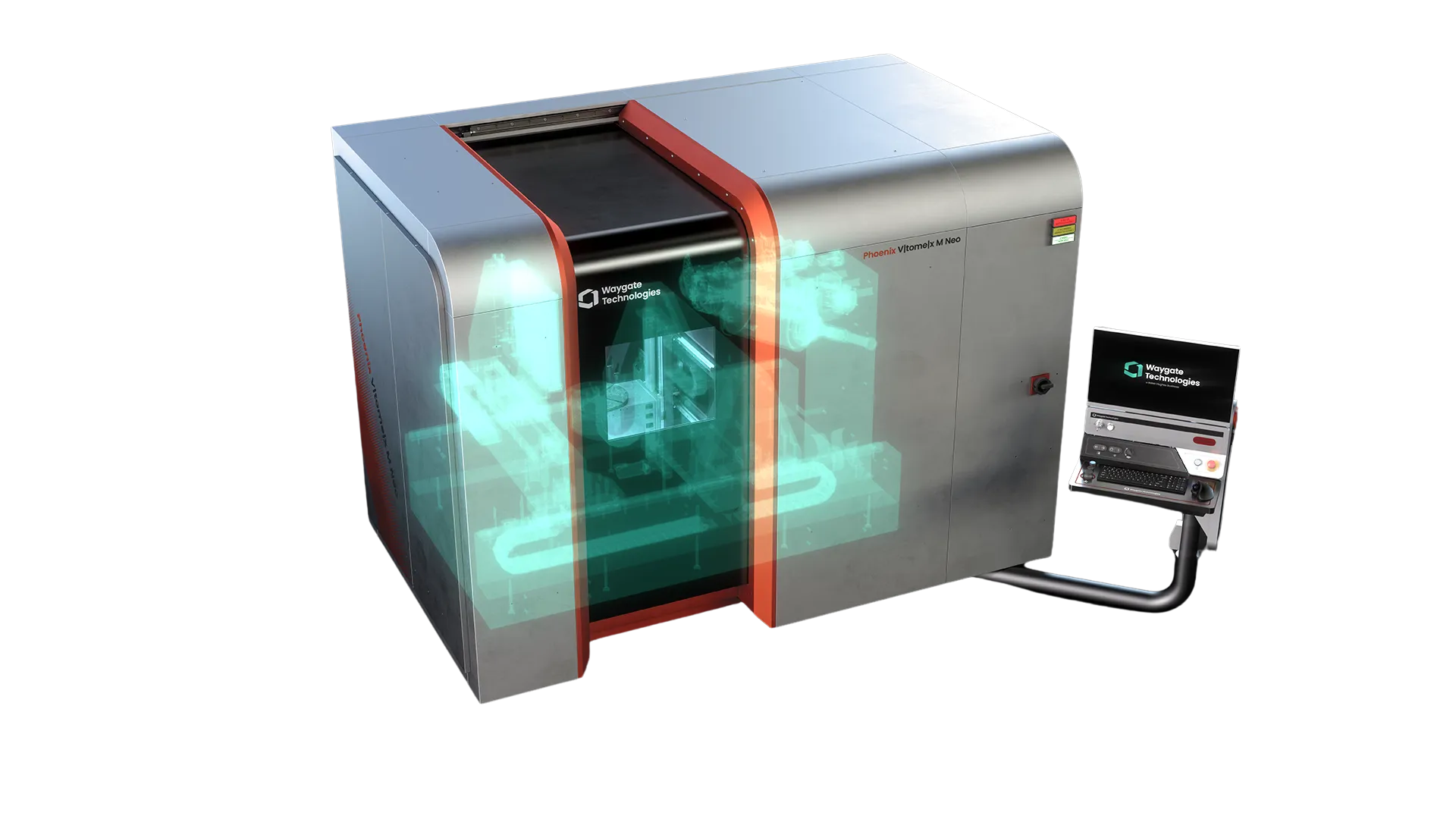

Vtomex M

Noul Phoenix V|tome|x M împinge inovația un pas mai departe pentru a vă oferi cel mai versatil și precis sistem CT cu microfocalizare cu raze X pentru NDT, metrologie și analiză 3D. Acest scaner extrem de productiv oferă o acuratețe îmbunătățită la viteze fără precedent – ajutându-vă să vă optimizați major procesele de laborator pentru a răspunde cerințelor tot mai mari din prezent.

Fie că trebuie să creșteți viteza, detaliile de detecție sau ambele, Phoenix V|tome|x M poate fi formatat pentru orice sarcină microCT 3D industrială sau științifică. Acest echipament versatil de înaltă rezoluție funcționează cu o varietate de caracteristici opționale, cum ar fi Scatter|correct pentru a vă satisface nevoile de inspecție de înaltă calitate cu inspecții de până la două ori mai rapide sau și cu valori până la 300kV/500W, toate pentru a vă ajuta să profitați la maximum de inspecțiile dvs.

Metrologie 2.0:

  • Comparație CAD nominal-real
  • Măsurători dimensionale / analiza grosimii pereților
  • Ingineria inversă
  • (3,8 + L/100 mm) μm în conformitate cu ghidul VDI 2630.
  • (5,5 + L/100 mm) μm la orice altă poziție z și y între ambele poziții VDI 2630
  • (3,8 + L/100 mm) μm în orice poziție după aplicarea instrumentului easy|calib.
Details
Vtomex C

Phoenix V|tome|x C450 oferă un CT compact orientat spre producție, cu randament ridicat, pentru analiza defecțiunilor 3D în linie și metrologia 3D de precizie a pieselor mari din industria aerospațială și auto. Se mândrește cu o amprentă robustă și mică pentru controlul statistic al proceselor de producție, cu un cost redus de proprietate și ușurință în utilizare – oferind flexibilitatea de a inspecta diferite piese de pe diferite linii de producție.

Phoenix V|tome|x C450 oferă flexibilitate și putere maximă de penetrare pentru probe cu absorbție ridicată la 450KV. Acesta oferă minifocusCT cu fascicul conic de extremă calitate, cu cel mai scăzut nivel posibil de artefacte de dispersie.

Cu noua funcționalitate de automatizare, puteți minimiza timpul și influența operatorului, crescând în același timp repetabilitatea și reproductibilitatea rezultatelor CT. Și cu instrumente de încărcare ușoară și funcții de automatizare, este mai ușor de utilizat ca niciodată.

Aplicații:

  • Piese mari turnate din metal ușor
  • Piese turnate mici din oțel
  • Piese fabricate aditiv
  • Compozite
Details
Speed scan HD

Speed|scan HD gestionează loturi mari de producție, cu până la 100% inspecție inline.

Manipularea complet automatizată a pieselor și un pachet de inovații CT permit funcționarea 24/7 Speed|scan HD la rezoluții voxel excepționale de până la 25 microni. Cu o analiză avansată bazată pe inteligență artificială (A/I), precum și cu recunoașterea automată a defectelor (ADR) pentru decizii de acceptare/respingere și fluxuri de lucru CT complet automatizate, sistemul stabilește noi standarde pentru controlul fiabil și precis al producției.

CT inline cu Phoenix Speed|scan HD permite o gamă largă de evaluări 3D:

  • Analiza defectelor interne
  • Analiza cantitativă 3D a porozității
  • Controlul asamblării
  • Analiza structurii materialelor
  • Recunoașterea automată a defectelor (ADR)
  • Comparație cu datele CAD
Details
Nanotom

Phoenix Nanotom M – sistem CT 3D versatil

Tomografia computerizată (CT) de înaltă rezoluție
a devenit un instrument de inspecție puternic pentru o gamă largă
de aplicații de inspecție și metrologie industrială și științifică, cum ar fi analiza structurii nedistructive și a defectelor, precum și pentru asigurarea calității sau controlul producției.


Cu designul său special, Nanotom M oferă dimensiuni de punct focal la nivel submicronic. Punctele focale mai mici asigură un nivel redus de neclaritate și, prin urmare, o rezoluție îmbunătățită a imaginii. Iar, datorită noului detector de gamă dinamică înaltă, sistemul asigură o calitate stabilă și optimizată a imaginii pe termen lung.

Pentru a obține imagini potențiale de înaltă rezoluție cu ușurință de utilizare într-un mediu economic, nanoCT poate concura în multe domenii de aplicare cu facilități de sincrotron disponibile limitate, de ex.:

  • Știința materialelor
  • Microinginerie
  • Electronică
  • Științele vieții
  • Geostiințe și multe altele
Details
