Alfa Test este partenerul local XJTAG pentru Europa de Est, oferind soluții pentru boundary scan test atât în mod independent, cât și în integrare cu alte aplicații de testare, cum ar fi testul funcțional.
XJTAG este un furnizor de top pentru soluții de boundary scan test, în conformitate cu standardul IEEE Std. 1149.1 conforme cu instrumentele de dezvoltare boundary scan. Sistemul său de dezvoltare JTAG (Joint Test Action Group) oferă o soluție extrem de competitivă pentru proiectanții și dezvoltatorii de circuite electronice.
XJLink2 este un dispozitiv hardware portabil, de mici dimensiuni, cu conectare USB, care oferă o interfață de mare viteză (480 Mbps) pentru lanțul JTAG de pe o placă electronică. Datorită designului său mic și ușor, XJLink2 poate fi instalat cu ușurință în apropierea plăcii electronice supuse testării (UUT), beneficiind de o sursă de alimentare comutabilă.
Caracteristicile avansate, cum ar fi configurația programabilă a pinilor de semnal JTAG, sursa de alimentare în comutație și corecția automată a erorilor de propagare ale semnalului, facilitează conectarea la o gamă largă de circuite. Este simplu de instalat și utilizat datorită funcției USB plug-and-play. Simplu de instalat și utilizat datorită capacității USB plug-and-play

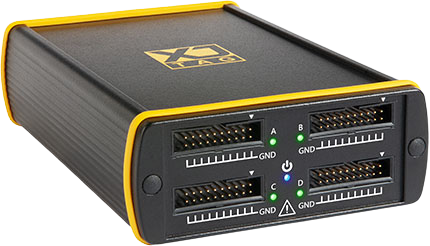

XJQuad este o versiune cu 4 porturi a controlerului XJLink2. Acesta vine împreună cu aplicația software XJRunner pentru rularea aplicațiilor de test dezvoltate cu XJDeveloper. Datorită unei serii de caracteristici speciale, XJQuad este ideal pentru testarea în paralel a mai multor produse în mediul industrial. Fiecare dintre cele patru porturi oferă o interfață de mare viteză, care poate fi conectată la până la patru porturi TAP de pe fiecare produs testat (UUT).
Modulul PXI XJLink2 permite integrarea XJTAG în sistemele de testare bazate pe PXI. PXI XJLink2 are un controler JTAG care poate fi conectat la până la 4 lanțuri JTAG, având o configurație programabilă a pinilor de pe interfață și a tensiunii de alimentare. Este ușor de integrat cu LabVIEW, fiind furnizat cu un set complet de instrumente virtuale (VI) incluse.
Placa XJIO este o extensie care vă permite să îmbunătățiți acoperirea testarii pentru o placa electronica (UUT) prin verificarea semnalelor până la conexiunile externe. Acesta se va integra cu sistemul dvs. de testare XJTAG pentru a oferi acces la zonele inaccesibile ale circuitului.
Cu o gamă de pini I/O digitali și analogici pe placă, puteți îmbunătăți izolarea defectelor, verifica nivelurile de alimentare și puteți renunța la adaptoarele de testare dedicate costisitoare – chiar și pentru plăcile non-JTAG.
Caracteristici
- 208 I/Os digitale cu interval de tensiune configurabil de utilizator – 1,8 V până la 3,3 V (toleranță de 5 V)
- ADC și DAC cu 8 canale încorporate, controlate utilizând JTAG
- Complet extensibil pentru a vă satisface nevoile
- Comutatoare și LED-uri pentru interacțiunea cu utilizatorul
- Testarea „cutiei negre” pentru plăci non-JTAG
- Reutilizabil, înlocuind adaptoarele de testare dedicate costisitoare
- Conectori IDC standard
- Sursă de alimentare USB sau 12V
- RS232 / UART
XJAccelerator este o unitate multifuncțională care poate fi integrată în sistemul XJTAG pentru a facilita și accelera funcțiile de programare, precum și pentru a extinde acoperirea testelor pe o placă electronică (DUT).
Caracteristici
- Reconfigurabil
- Placă FPGA
- Suportă SPI, IIC, ICSP, SWD și alte protocoale
- Suportă dispozitive flash NOR și NAND
XJIsolator asigură izolarea galvanică între o placă electronică de testat (DUT) și un controler JTAG. Dimensiunea redusă permite montarea ușoară a plăcii XJIsolator în interiorul unui adaptor de test.
Caracteristici
- Izolare pentru tensiuni de până la 443 Vrms
- Suportă frecvențe de ceas TCK de până la 50 MHz
- Întârziere de propagare unidirecțională foarte scăzută, de obicei 8 ns
- Este necesară o singură sursă de alimentare, având masă comună cu placa de testat (DUT).
- Tensiune de alimentare flexibilă: 5 V până la 15 V
- Tensiuni I/O variabile de la 1,8 V la 3,3 V (setate de controlerul JTAG sau DUT)
- Tensiune de 5V I/O disponibilă opțional.
- Oferă 8 canale de semnal izolate configurate ca 6 downlink și 2 uplink
XJExtender este soluția recomandată de XJTAG pentru a depăși problemele de integritate a semnalului atunci când conectați un controler JTAG XJLink sau XJLink2 la o placa electronica (DUT) de la distanță. Prin utilizarea semnalelor diferențiale, XJExtender vă permite să va contectati la o placa electronica (DUT) aflata la o distanta de până la 10 metri de XJLink, chiar și în medii cu zgomot electric.
Caracteristici
- Conectorii IDC standard cu 26 de pini acceptă cablu panglică standard pentru conectarea de la placă la placă (se recomandă cablu panglică cu fire torsadate pentru cele mai bune rezultate.
- Frecvențe de ceas TCK de până la 50 MHz
- Tensiune de alimentare flexibilă: 5 V până la 15 V (2 necesare, nu sunt incluse)
- Tensiune I/O variabilă de la 1,8 V la 3,3 V (când este utilizat cu XJLink2)
- Oferă 8 canale configurabile ca uplink sau downlink (configurație implicită: 6 downlink/2 uplink)
- Unitatea de control se conectează direct la XJLink2 prin intermediul interfeței IDC standard cu 20 de căi – Unitatea țintă se conectează direct la DUT utilizând mufa IDC standard cu 20 de căi
Placă de terminație și protecție
Conectori cu 20 de căi de 0,1″ la intrare și ieșire.
Terminal la punctul GND central de „testare”.
Plăcuțe pentru terminare / protecție ESD.
Semnal Breakout Board
Permite accesul osciloscopului sau testerului la semnalele utilizate la conectarea controlerului XJLink2 JTAG la un DUT.
Splitter / placă de integritate a semnalului
20-way 0.1″ în doi conectori 20-way 0.1″. Îmbunătățește integritatea semnalului prin plasarea unui „pământ dur” între fiecare semnal activ.
Splitter / placă de integritate a semnalului SFF
20-way 0.1″ în doi conectori 20-way 0.1″. „Hard grounds” între semnalele active. Factor de formă mic. Se potrivește XJQuad.
Splitter / placă de integritate a semnaluluiPXI
Conector MDR cu 20 de căi în două conectori 0,1″ cu 20 de căi. „Hard grounds” între semnalele active. Se potrivește cu PXI-XJLink2.
Adaptor Xilinx
20-way 0.1″ la un conector standard Xilinx 14-way 2 mm.
Adaptor de la 0,1″ la 2 mm
Conector cu 20 de căi de 0,1″ la un conector cu 20 de căi de 2 mm.
Adaptor de la 0,1″ la 1,27 mm
Conector cu 20 de căi de 0,1″ la un conector cu 20 de căi de 1,27 mm.
Adaptor 2x 10-way 2 mm
Conector cu 20 de căi de 0,1″ în două conectori cu 10 căi de 2 mm.
Adaptor 2x 10-way 0.1″
Conector 0,1″ cu 20 de căi în două conectori 0,1″ cu 10 căi.
XJRunner este mediul de execuție specializat pentru rularea proiectelor XJDeveloper precompilate in XJDeveloper. Cu o serie de caracteristici dedicate, acesta se adresează în special producătorilor de placi electronice și asistenței pe teren. Într-un singur pachet, aveți testarea interconectării, programarea în sistem, testarea dispozitivelor non-JTAG, gestionarea numărului serial și fișiere log pentru analize ulterioare.
XJAnalyser este un instrument puternic pentru vizualizarea și depanarea circuitelor în timp real. Acesta oferă o vizualizare grafică a lanțurilor JTAG, oferindu-vă un control complet, pin cu pin, atât a stării pinului (fie comandat ca ieșire, fie tristatat ca intrare), cât și a valorii pinului (fie Hi sau Low atunci când este controlat) și are facilitatea de a rula fișiere SVF și STAPL / JAM.
XJInvestigator este instrumentul dvs. de boundary scan pentru stația dvs. de analiză și reparații. Combinând capacitățile de testare ale XJRunner și XJAnalyser cu funcționalități suplimentare de diagnosticare, XJInvestigator este instrumentul de scanare a limitelor care trebuie utilizat la stația dvs. de reparații/relucrări.
XJDeveloper este o aplicație grafică care vă permite să configurați rapid și ușor și să efectuați teste pe circuitul dvs. Cu XJDeveloper vă puteți reduce timpul de lansare pe piață prin reutilizarea scripturilor de testare pe tot parcursul procesului de proiectare a produsului și apoi în producție.
Testul de interconectare încorporat în XJDeveloper, combinat cu testele XJEase pentru dispozitive non-JTAG, verifică plăcile dvs. pentru defecte de scurtcircuit și circuit deschis. Folosind XJDeveloper puteți crea sau personaliza cu ușurință teste. Analiza DFT vă permite să vedeți acoperirea testelor plăcilor dvs., în timp ce exploratorul netlist încorporat vă oferă o interfață simplă pentru a vedea conectivitatea dintre dispozitive.
XJFlash este o metodă avansată și inovatoare bazată pe FPGA care utilizează JTAG pentru programarea de mare viteză în sistem (ISP) a memoriilor flash – sunt acceptate toate dispozitivele flash seriale și paralele. Cea mai comună utilizare a XJFlash este programarea SPI/QSPI NOR flash utilizat pentru a configura un FPGA.
Cu XJFlash puteți utiliza FPGA-ul de pe placa dvs. pentru a atinge viteze de programare flash de până la 50 de ori mai mari decât cele posibile folosind tehnici convenționale de boundary scan, atingând adesea viteza maximă pentru memoria flash.
